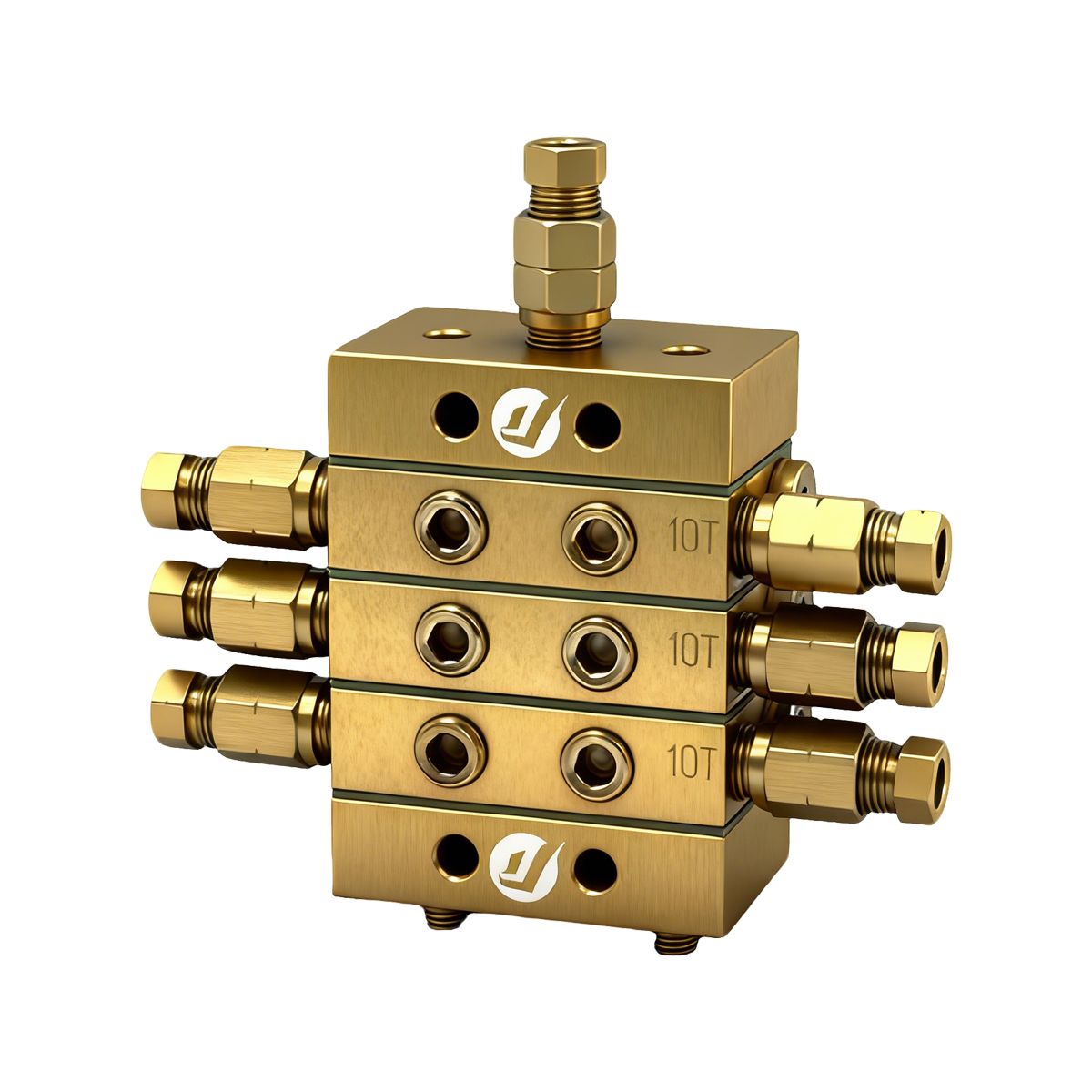

Ճնշված ծավալային քանակական T86 դիստրիբյուտոր՝ ստուգիչ փականով
Մանրամասն
Նաև հայտնի է որպես դրական տեղաշարժի քանակական դիստրիբյուտոր, այն ճնշված գործողության տեսակ է, այսինքն՝ քսայուղային պոմպի կողմից մատակարարվող ճնշման յուղը մղում է մխոցը չափիչ մասում՝ ստիպելու չափիչ մասի խցիկում պահված յուղին։ քսման կետը.Երբ համակարգը բեռնաթափվում է, նավթը կրկին պահվում է խցիկում՝ հաջորդ աշխատանքին նախապատրաստվելու համար:
Համակարգը պետք է աշխատի ընդհատումներով, իսկ կրող քսայուղային պոմպը պետք է ունենա բեռնաթափման գործառույթ:
Քսայուղային պոմպի աշխատանքային ցիկլում չափիչ մասը յուղը լիցքաթափում է միայն մեկ անգամ:Իսկ չափիչ մասերի միջև հեռավորությունը հեռու է, մոտ, ցածր, հորիզոնական կամ ուղղահայաց, բոլորն էլ չեն ազդում տեղաշարժի վրա:
Չափումը ճշգրիտ է, գործողությունը զգայուն է, և նավթի արտահոսքը հարթ է:
Միակողմանի փականը կարող է կանխել նավթի հետադարձ հոսքը:
Ապրանքի պարամետր
| Մոդել NO. | Ելք | Ստանդարտ հոսք կարող է ընտրել (մլ/րոպե) | նշագծել | Չափս (մմ) | |||||||||
| L | d | A | B | H | H1 | D | D1 | a | s | ||||
| T8615 | 1 | 0.03 0,06 0.10 0.16 | A B C D | / | / | / | / | 48 | 7 | / | M10 * 1 | / | 14 |
| T8616 | 2 | 36 | 3-φ5.5 | 46 | 13.5 | 43 | 10 | φ16 | 17 | / | |||
| T8617 | 3 | 17 | 2-φ5.5 | 63 | |||||||||
| T8619 | 4 | 34 | 80 | ||||||||||
| T8618 | 5 | 51 | 97 | ||||||||||
| T8621 | 1 | 0.10 0.20 0,40 0,60 | A B C D | / | / | / | / | 57 | 7.5 | / | M12 * 1.25 | / | 16 |
| T8622 | 2 | / | φ6 | 46 | 17 | 56 | 8 | φ18 | 17 | / | |||
| T8623 | 3 | 17 | 2-φ6 | 63 | |||||||||
| T8620 | 4 | 34 | 80 | ||||||||||
| T8624 | 5 | 51 | 97 | ||||||||||
| T8625 | 1 | 0.03 0,06 0.10 0.16 | A B C E | / | / | / | 1 | 76 | 7.5 | / | M10 * 1 | / | 21 |
| T8626 | 2 | / | φ6 | 50 | 16 | 67 | 9 | φ18 | 21 | / | |||
| T8627 | 3 | 21 | 2-φ6 | 71 | |||||||||
| T8628 | 5 | 63 | 113 | ||||||||||
